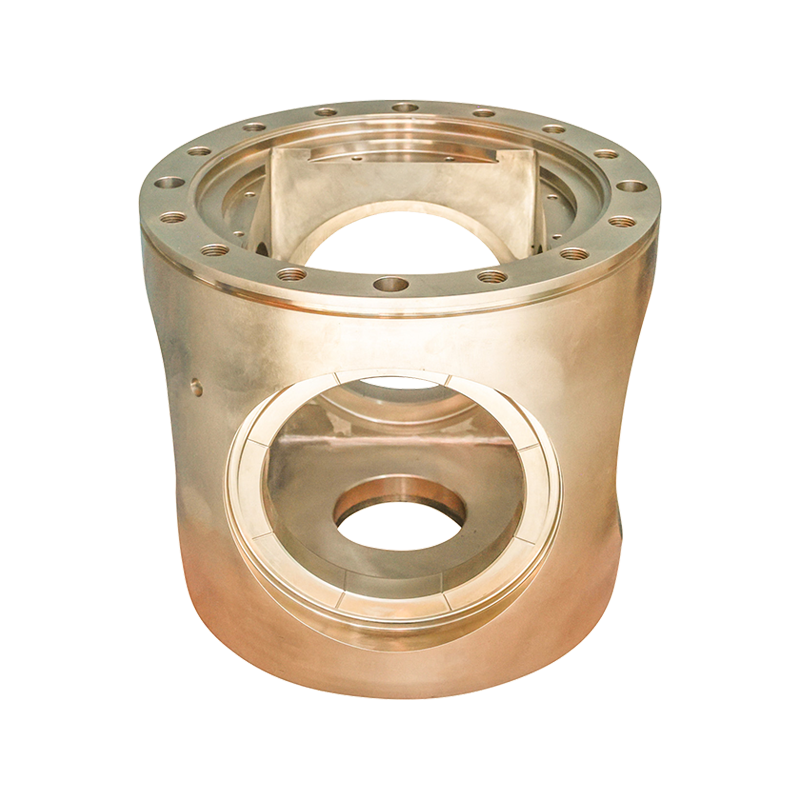

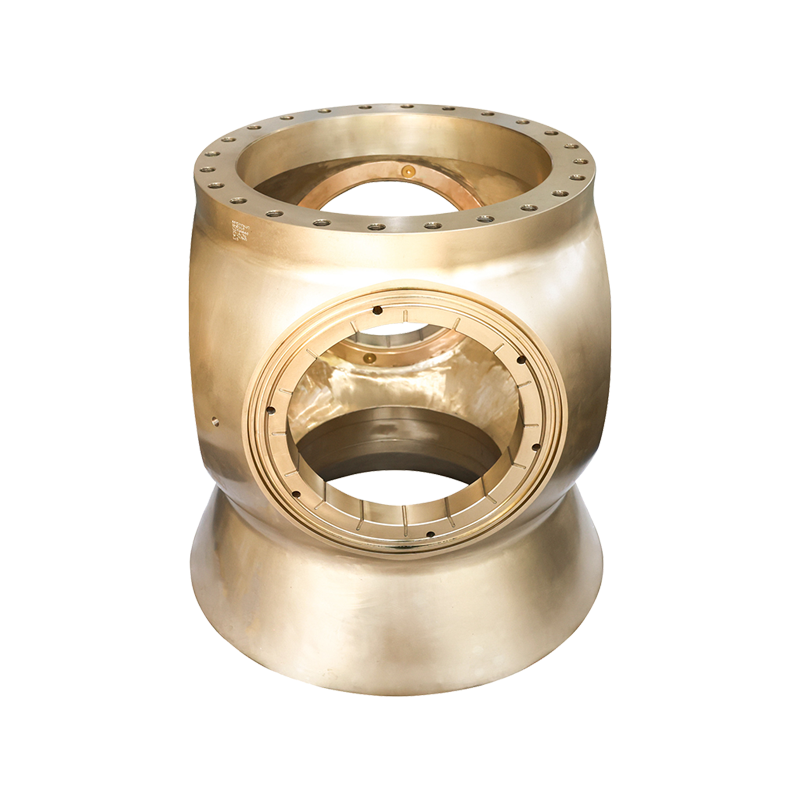

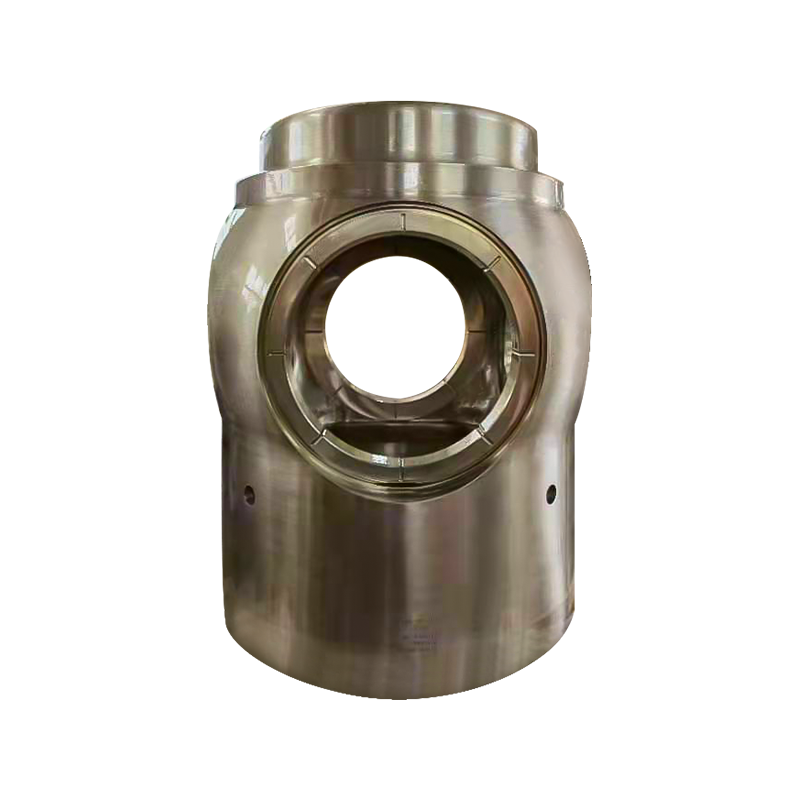

Marine CPP Hub

I det kontrollerbare propelsystem, CPP Hub er en nøglekomponent, der forbinder knivene og kraftoverførselssystemet og varetager kernefunktionerne som vinklingsjustering, kraftoverførsel og systemstabilitet. Dens designnøjagtighed og ydeevne bestemmer direkte responshastigheden, energieffektivitetsniveauet og driftssikkerheden af ​​CPP-systemet, og er "nervecentret" i skibets fremdriftssystem.

CPP Hub har en kompleks og sofistikeret struktur og integrerer en afstandsjusteringsmekanisme, tætningssystem og kraftoverførselskomponenter indeni, hovedsageligt sammensat af følgende dele:
Afstandsjusteringsmekanismen: Kernekomponenten inkluderer et hydraulisk stempel, plejlstang, excentrisk aksel og skyder. Stemplet bevæger sig gennem trykket af hydraulikolie, og den excentriske aksel drives til at rotere gennem plejlstangen, og til sidst roterer bladet om aksen for at justere stigningen. For eksempel bruger Zhenjiang Jinye Propeller Co., Ltd. en højpræcisions-bearbejdningsforbindelsesmekanisme i sine CPP-produkter for at sikre, at bladets vinkeljusteringsfejl kontrolleres inden for ±0,1°.
Tætningssystem: På grund af det langsigtede havvandsmiljø skal flere mekaniske tætninger (såsom skeletolietætninger, O-ringe) være udstyret i begge ender af navet for at forhindre havvand i at trænge ind i det indre og forurene hydraulikolie, samtidig med at hydraulikolielækage undgås og forårsage havforurening.
Kraftoverførselsenhed: inkluderer en bøsning, leje og kilesporstruktur, som er ansvarlig for at overføre hovedmaskinens drejningsmoment fra transmissionsakslen til bladet, mens den bærer de radiale og aksiale belastninger, der genereres af bladets rotation.

Arbejdsgang: Når broen udsteder en kommando om afstandsjustering, udsender den hydrauliske pumpestation trykolie ind i oliecylinderen i navet, skubber stemplet til at bevæge sig aksialt og konverterer den lineære bevægelse til bladets roterende bevægelse gennem plejlstangsmekanismen, hvorved stigningen ændres. Pitchjusteringsområdet er normalt -30° (vending) til 30° (retningsbestemt), hvilket tillader kontinuerlige og trinløse ændringer i tryk.

Nøjagtig afstandsjustering, tilpasset til flere arbejdsforhold
Som en direkte kontrolkomponent af vinklen, kan CPP Hub skifte stigningen fra fremad til baglæns på 0,5-2 sekunder uden at ændre hovedstyringen, hvilket i høj grad forbedrer skibets kontrolfleksibilitet. For eksempel, i slæbebådsdrift, kan den hurtige afstandsjustering af navet øjeblikkeligt starte og stoppe og bevæge sig vandret og nøjagtigt matche stillingsjusteringen af ​​det bugserede skib.
Effektiv kraftoverførsel og reducere energiforbruget
Kraftoverførselseffektiviteten af Hub skal holdes over 95%, og friktionskoefficienten af dens indvendige lejer og koncentricitetsdesignet af akselsystemet påvirker direkte energitab. Zhenjiang Jinye forbedrer kraftoverførselseffektiviteten ved at optimere navets interne struktur (såsom at bruge rullelejer i stedet for glidelejer), hvilket hjælper skibe med at reducere brændstofforbruget pr. kilometerenhed.

Forsegling og beskyttelse for at tilpasse sig barske miljøer
Saltspray, silt og lave temperaturer i havmiljøet kan erodere Hub, så dens skal er normalt lavet af korrosionsbestandig nikkel-aluminiumbronze eller højstyrke støbejern. Det interne tætningssystem skal bestå trykprøver på mere end 10 bar for at sikre langsigtet pålidelig drift på dybt hav eller stærkt forurenet vand.
Systemkompatibel, integreret intelligent styring
Den moderne CPP Hub kan forbindes med skibsstrømstyringssystemet (PMS), og kan overvåge vinklen, olietrykket og temperaturen i realtid gennem sensorer og automatisk optimere pitch baseret på data såsom hastighed og belastning. For eksempel kan systemet under passager- og rulle-roulettesejlads automatisk justere stigningen efter rutehældningen, så værtsmaskinen altid fungerer under de bedste arbejdsforhold.

Designet af CPP Hub skal tilpasses i henhold til skibets driftsscenarie for at imødekomme forskellige strømbehov og miljømæssige pres:
Marineingeniørskibe (såsom forsyningsskibe til boreplatforme): De kræver hyppig og lav hastighed præcis positionering. Hubs afstandsjusteringsmekanisme skal have højfrekvente finjusteringsmuligheder. De er normalt udstyret med et servohydraulisk system for at opnå 0,1° niveauvinkeljustering for at sikre, at skibet bevarer en stabil holdning i vind og bølger.
Store handelsskibe (såsom containerskibe og tankskibe): Fokus på energieffektivitet og pålidelighed. Navet har et design med stor diameter (delvis op til 3-5 meter) og er lavet af højstyrkelegeringer til at modstå kontinuerlige belastninger under tryk på ti tusinde tons, samtidig med at vandstrømningsmodstanden reduceres gennem en strømlinet skal.

Særlige skibe (såsom isbrydere, videnskabelige forskningsskibe): I lyset af ekstreme miljøer såsom lav temperatur og ispåvirkning skal Hubs tætningssystem være lavet af lavtemperaturbestandigt gummimateriale, skallen øger slidbestandig belægning, og afstandsjusteringsmekanismens spaltedesign tager højde for lavtemperatursvind for at undgå, at komponenter stank.
Indlandsskibe (såsom færger og fragtskibe): På grund af lavvandede vandveje og masser af silt og sand skal Hubs være udstyret med anti-silt-filtreringsanordninger, og lejerne er selvsmurte for at reducere fejl forårsaget af silt- og sandslitage.
Tager man Zhenjiang Jinyes praksis som eksempel, er det en CPP Hub, der er tilpasset af et polar videnskabeligt forskningsskib. Gennem -40 ℃ lavtemperaturtest kan tætningssystemet modstå det øjeblikkelige tryk på 15 MPa forårsaget af ispåvirkning, hvilket opfylder driftsbehovene i ekstreme miljøer.

Med opgraderingen af grøn shipping og intelligens har den teknologiske udvikling af CPP Hub tre hovedretninger:
Materiel innovation
Nye kompositmaterialer (såsom kulfiberforstærket harpiks) er begyndt at blive brugt i Hub-skaller, hvilket reducerer vægten med mere end 30% sammenlignet med traditionelle metalmaterialer og har også bedre korrosionsbestandighed; de indvendige lejer er lavet af keramisk belægning, og friktionskoefficienten er reduceret med 50%, hvilket forlænger levetiden til mere end 20.000 timer.
Intelligent diagnostik og forudsigelsesvedligeholdelse
Integrer vibrationssensorer, temperatursensorer og olietrykssensorer for at analysere Hub's driftsstatus i realtid gennem kantberegninger og advarsel om potentielle fejl på forhånd. For eksempel, når en unormal stigning i lejetemperaturen registreres, kan systemet automatisk justere hydraulikolieflowet til afkøling og skubbe vedligeholdelsesprompter til besætningen.

Integreret design
Integreret afstandsjusteringsmekanisme med hydrauliske pumpestationer for at reducere rørledningsforbindelser og reducere lækagerisikoen; samtidig bruges 3D-printteknologi til at fremstille komplekse interne strukturer, hvilket reducerer antallet af Hubs dele med 40 % og forbedrer montageeffektiviteten med 50 %.
Virksomheder som Zhenjiang Jinye har lagt planer på disse områder. Den intelligente CPP Hub, der blev lanceret i 2024, er blevet forbundet med skibets digitale tvillingsystem, som yderligere kan forbedre reklameeffektiviteten gennem virtuel simulering.

Som "hjernen" i propeller med justerbar stigning, løber CPP Hubs teknologiske udvikling gennem opgraderingsprocessen af ​​skibsfremdrivningssystemer fra mekanisk styring til intelligent samarbejde. At dømme ud fra praksis fra producenter som Zhenjiang Jinye, er højpræcisionsbehandling, tilpasset design og intelligent integration kernen i CPP Hub's konkurrenceevne. I fremtiden, med forbedringen af ​​grønne skibsstandarder, vil CPP Hub med høj effektivitet, lavt forbrug og intelligente diagnosefunktioner blive mainstream, hvilket giver nøglestøtte til lav-kulstof-transformationen i shippingindustrien.
